白云母

白云母（Muscovite），亦稱為鉀云母或普通云母，屬于云母礦物族，其化學(xué)成分為KAl2(AlSi3)O10(OH,F)2。這種礦物通常無(wú)色，但偶爾也呈淺灰色、淺黃色或淺綠色，具有玻璃光澤，并在解理面上顯示出珍珠般的光澤。根據(jù)莫氏硬度標(biāo)準(zhǔn)，它的硬度介于2到3之間；而其比重范圍則是從2.76至3.10不等。結(jié)構(gòu)上，白云母屬于單斜晶體系，其晶體形態(tài)可表現(xiàn)為假六方柱狀、板狀或者片狀，少數(shù)情況下會(huì)以錐形柱狀的形式存在，并且其柱面特征性地分布著橫條紋，留下的條痕顏色為白色。

地質(zhì)學(xué)上，白云母常見(jiàn)于花崗巖和偉晶巖中，同時(shí)也廣泛存在于云英巖、變質(zhì)片巖及片麻巖等多種巖石類型之中。它主要通過(guò)區(qū)域變質(zhì)作用、巖漿結(jié)晶過(guò)程以及高溫下的蝕變反應(yīng)等機(jī)制形成。例如，在泥質(zhì)巖石經(jīng)歷較低級(jí)別的區(qū)域變質(zhì)時(shí)，如果條件適宜，則可能產(chǎn)生白云母；同樣地，當(dāng)酸性巖漿處于冷卻凝固后期或是偉晶作用期間，也能觀察到白云母的生成現(xiàn)象。全球范圍內(nèi)，白云母資源豐富，遍布于如世界龍泉群、八都群等地層單元內(nèi)，特別是在花崗質(zhì)巖石環(huán)境中更為普遍。國(guó)際上重要的產(chǎn)地包括但不限于澳大利亞、玻利維亞、巴西、智利、加拿大以及中國(guó)等國(guó)家。在中國(guó)境內(nèi)，則主要集中在青海、西藏、山東、山西、湖北等多個(gè)省份和自治區(qū)內(nèi)發(fā)現(xiàn)有豐富的白云母礦藏。

白云母因其出色的絕緣性、高電阻率及硬度等特性，在多個(gè)工業(yè)領(lǐng)域發(fā)揮著重要作用。主要應(yīng)用于日用化工原料、云母陶瓷、油漆添加劑以及鉆井泥漿填加劑中。此外，它在電氣、電子、無(wú)線電、電視和航空工業(yè)部門(mén)中也是不可或缺的礦物材料。白云母的邊角廢料及細(xì)小鱗片可用于建筑、耐火及橡膠工業(yè)。除此之外，白云母晶體在醫(yī)學(xué)上具有止血斂瘡、納氣墜痰等功能，同時(shí)可用作標(biāo)型礦物研究偉晶作用的演化歷史及其熔體-溶液的物理化學(xué)條件，探討稀有元素的成礦環(huán)境與特征。

白云母的化學(xué)式為KAl2(AlSi3)O10(OH,F)2，其化學(xué)成分包括氧化鉀、三氧化二鋁、二氧化硅以及水分。在理想狀態(tài)下，八面體片中主要含有鋁元素，但由于存在類質(zhì)同象現(xiàn)象，鋁可能被鎂、鐵甚至錳、鉻和釩等元素替代。特別是富含鉻的白云母被稱為鉻云母，其中三氧化二鉻的含量高達(dá)4.8%。此外，淡云母富集錳元素，而釩云母則富含釩元素。當(dāng)層間陽(yáng)離子主要由鈉構(gòu)成時(shí)，該礦物稱為納云母；若部分氫氧根離子（H3O+）替換了鉀離子，則形成水白云母。多硅白云母中的硅含量范圍通常介于3.1至3.7之間。

從物理特性來(lái)看，白云母通常呈現(xiàn)無(wú)色狀態(tài)，有時(shí)也可能表現(xiàn)為淺灰色、淺黃色或淺綠色等色調(diào)。其條痕顯示為白色，并具有玻璃般的光澤。這種礦物擁有一組極為完整的平行底面解理面，且其薄片展現(xiàn)出良好的彈性。根據(jù)莫氏硬度標(biāo)準(zhǔn)，白云母的硬度介于2.0到3之間，密度約為2.8至2.9克每立方厘米。它不僅絕緣性能出色，還具有很強(qiáng)的隔熱能力。在透射光下觀察時(shí)，白云母保持透明無(wú)色的狀態(tài)。值得注意的是，那些呈現(xiàn)淺綠色的白云母往往含有較高比例的鉻成分，并且以細(xì)小鱗片狀存在；另外還有一種表面具有絲絹般光澤的變種，被稱作絹云母。

白云母薄片中，無(wú)色透明、含鐵的變種呈淺紅褐色，含鉻的變種呈淺綠色，含釩的變種呈現(xiàn)綠褐色。這些薄片在正交偏光鏡下觀察時(shí)，其雙折射率約為0.040，最高干涉色可達(dá)二級(jí)頂部，這種高級(jí)干涉色通常出現(xiàn)在條狀切面上。相比之下，平行解理的片狀切面則顯示出一級(jí)灰色至一級(jí)黃白色的干涉色。

晶體結(jié)構(gòu)方面，白云母薄片呈現(xiàn)出兩種不同的切面形狀：一種是與(001)解理平行的片狀，這種切面沒(méi)有明顯的解理縫，容易誤認(rèn)為是石英；另一種是與(001)解理正交或斜交的條狀切面，這種切面通常可見(jiàn)到細(xì)而直的連續(xù)解理縫。當(dāng)解理縫與下偏光鏡振動(dòng)方向平行時(shí)，糙面較為顯著，但轉(zhuǎn)動(dòng)載物臺(tái)90°后，糙面幾乎消失不見(jiàn)。

總體而言，白云母薄片在不同條件下表現(xiàn)出獨(dú)特的光學(xué)特性和結(jié)構(gòu)特征。

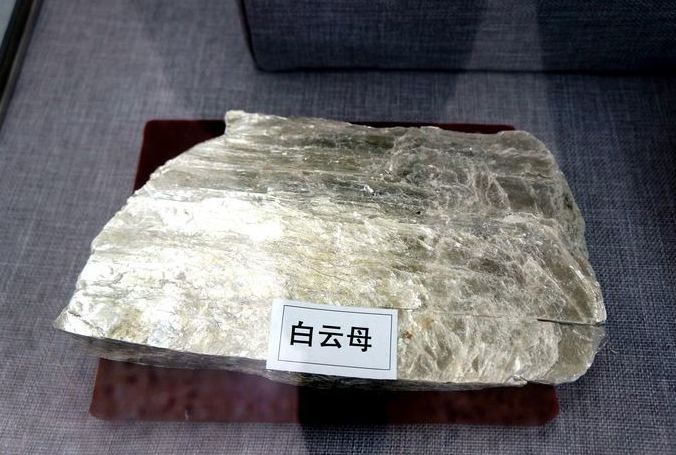

白云母

白云母的晶體結(jié)構(gòu)表現(xiàn)為假六方形或菱形的板狀和片狀形態(tài)，這些形態(tài)可能因地質(zhì)運(yùn)動(dòng)而發(fā)生變形、斷裂或褶皺。該礦物屬于單斜晶系，其晶體結(jié)構(gòu)為T(mén)OT型，空間群為C2/c。其晶胞參數(shù)分別為a=0.519nm，b=0.900nm，c=2.004nm，Z=2。白云母的結(jié)構(gòu)可被視為一種"三明治"結(jié)構(gòu)，由兩個(gè)硅氧四面體層及其中間的水鋁石層組成。水鋁石層中的鋁離子（Al3+）配位數(shù)為6，形成［AlO4(OH)2］八面體。兩個(gè)相鄰的復(fù)網(wǎng)層之間呈對(duì)稱狀態(tài)，因此在相鄰的兩個(gè)硅氧六節(jié)環(huán)處形成一個(gè)大空隙。［(Si,Al)O4］四面體通過(guò)三個(gè)角頂相連形成六方網(wǎng)層，活性氧朝向一邊，附加陰離子OH-位于六方網(wǎng)格中央，與活性氧位于同一平面上。兩層六方網(wǎng)層的活性氧相對(duì)指向，并沿[100]方向位移a/3（約0.17nm），使兩層的活性氧和(OH-)呈最緊密堆積。其間所形成的八面體空隙由y組（一般為K、Al）陽(yáng)離子填充，從而構(gòu)成兩層六方網(wǎng)層夾一層八面體層的三層結(jié)構(gòu)層，稱為云母結(jié)構(gòu)層。

白云母的結(jié)構(gòu)層與滑石或葉蠟石相似，但在其六方網(wǎng)層中，四分之一的硅（Si）被鋁（Al）替代，導(dǎo)致結(jié)構(gòu)層內(nèi)出現(xiàn)剩余電荷。為了維持電荷平衡，較大的陽(yáng)離子鉀（K+）存在于結(jié)構(gòu)層之間。由于白云母復(fù)網(wǎng)層不呈電中性，因此鉀離子進(jìn)入層間以平衡負(fù)電荷。鉀離子的配位數(shù)為12，并統(tǒng)計(jì)地分布于復(fù)網(wǎng)層的六邊形環(huán)空隙中。鉀離子與硅氧層之間的結(jié)合力比層內(nèi)的化學(xué)鍵弱得多，這使得云母容易沿(001)面解理，形成片狀。

白云母在全球范圍內(nèi)廣泛分布于龍泉群、八都群以及花崗質(zhì)巖石之中。其主要產(chǎn)地包括澳大利亞、玻利維亞、巴西、智利、加拿大、中國(guó)、法國(guó)、挪威、俄羅斯、斯洛伐克和美國(guó)等。在中國(guó)，白云母主要分布在青海、西藏、山東、山西、遼寧、吉林、江蘇、湖南和湖北等省區(qū)。

白云母的形成與其獨(dú)特的化學(xué)成分和晶體結(jié)構(gòu)密切相關(guān)。在地質(zhì)過(guò)程中，高溫高壓條件下，含鋁礦物經(jīng)過(guò)變質(zhì)作用可形成白云母。此外，白云母也可以作為副礦物出現(xiàn)在花崗巖和其他火成巖中。由于其穩(wěn)定性和廣泛的分布，白云母常被用作工業(yè)原料和科學(xué)研究對(duì)象。

白云母，作為一種廣泛分布于各類巖石中的礦物，其形成與多種地質(zhì)作用密切相關(guān)。它不僅在花崗巖、偉晶巖中常見(jiàn)，也頻繁出現(xiàn)于云英巖、變質(zhì)片巖及片麻巖等巖石類型中。白云母的生成機(jī)制主要包括區(qū)域變質(zhì)作用、巖漿結(jié)晶過(guò)程以及高溫下的蝕變反應(yīng)。在火成巖環(huán)境下，白云母通過(guò)熔融巖漿的冷卻結(jié)晶而產(chǎn)生，并在分餾結(jié)晶階段優(yōu)先形成，這得益于其較低的熔點(diǎn)。此外，泥質(zhì)巖石在經(jīng)歷低級(jí)區(qū)域變質(zhì)時(shí)會(huì)轉(zhuǎn)化為絹云母，進(jìn)一步變質(zhì)則可演變?yōu)榘自颇?，這一轉(zhuǎn)化過(guò)程涉及高溫高壓條件。從高溫到中低溫的蝕變過(guò)程中，白云母同樣能夠形成，其中云英巖化就是一種典型的高溫蝕變作用，能大量生成白云母。

在風(fēng)化作用下，白云母會(huì)破碎成極細(xì)的鱗片狀，這些碎片既可以作為碎屑沉積物的一部分，也可以成為泥質(zhì)巖的重要礦物成分。

工業(yè)用途

白云母因其卓越的絕緣性能、高電阻值、抗電弧和耐電暈特性，在工業(yè)領(lǐng)域有著廣泛的應(yīng)用。在電氣電子行業(yè)中，它被用來(lái)生產(chǎn)絕緣體、電容器以及其他電氣組件，以防止電流流通。由于其天然的珠光色澤，磨碎的白云母也常作為白色顏料用于油漆、涂料及化妝品中，提升產(chǎn)品的亮度與遮光度。此外，經(jīng)過(guò)精細(xì)研磨處理后的白云母還能為眼影、口紅等彩妝產(chǎn)品增添微妙光澤；同時(shí)，基于其獨(dú)特的層狀結(jié)構(gòu)和良好的潤(rùn)滑性質(zhì)，在某些特定場(chǎng)合下可作為潤(rùn)滑劑使用。另外，在冶金過(guò)程中加入白云母可以降低礦物熔點(diǎn)并促進(jìn)金屬與雜質(zhì)的有效分離；高品質(zhì)的白云母晶體還被用于珠寶裝飾或科學(xué)研究展示之用；最后，作為一種高效過(guò)濾材料，白云母能夠有效去除水中懸浮物及顆粒物，從而凈化水質(zhì)。

科研用途

白云母，作為一種主要的造巖礦物，其在偉晶作用的不同階段表現(xiàn)出獨(dú)特的特征和化學(xué)變化。這些規(guī)律性的變化使得白云母成為研究偉晶作用演化歷史、物理化學(xué)條件以及稀有元素成礦環(huán)境的重要標(biāo)型礦物。例如，不同結(jié)構(gòu)帶或同一偉晶巖脈中的白云母顯示出顯著的稀有元素含量差異，特別是Ba和Be的含量，可以作為評(píng)估鋰礦化潛力的關(guān)鍵指標(biāo)。此外，通過(guò)電子探針技術(shù)對(duì)白云母的成分進(jìn)行系統(tǒng)測(cè)定，能夠揭示礦物的析出順序和演化程度，從而為從含礦偉晶巖到不含礦偉晶巖再到圍巖的轉(zhuǎn)變提供科學(xué)依據(jù)。

藥學(xué)用途

在藥學(xué)上，白云母晶體因其止血、斂瘡、納氣墜痰的功效而被廣泛應(yīng)用于治療虛喘、眩暈、驚悸、癲癇、寒瘧、久痢、創(chuàng)傷出血以及癰疽瘡毒等多種病癥。
