感光元件

感光元件是數碼相機的核心，也是最關鍵的技術。有兩種主要類型的光敏元件：CCD(電荷耦合)CMOS（互補金屬氧化物半導體）內置數碼相機功能作為手機新的拍攝功能，和你平時看到的低端不一樣（10萬-130萬像素）數碼相機相同。大部分手機的數碼相機感光元件基本都是CMOS。感光元件也叫圖像傳感器。

感光元件

感光元件的發展（CCD、CMOS、Exmor R CMOS）

CCD是由美國貝爾實驗室的鮑爾和史密斯于1969年發明的。到了80年代，CCD圖像傳感器雖然存在缺陷，但由于不斷研究，最終克服了困難，并在80年代后半期制造出了高分辨率高質量的CCD。90年代制造出百萬像素的高分辨率CCD，CCD的發展更是迅猛CCD發展至今已有20多年。進入90年代中期后，CCD技術發展迅速，同時CCD的單位面積越來越小。但為了在縮小CCD面積的同時提高畫質，索尼在1989年開發了SUPER HAD CCD這種新的光敏元件依靠CCD模塊內部放大器的放大作用，在CCD面積減小時提高圖像質量。后來新的 STRUCTURE CCD陸續出現、EXVIEW HAD CCD、四色濾光技術（專為SONY F828設計）富士數碼相機使用超級CCD（Super CCD）Super CCD SR。

對于CMOS來說，便于大規模生產，速度快、低成本將是數碼相機關鍵器件的發展方向。在佳能等公司的不斷努力下，新的CMOS器件不斷推出，高動態范圍CMOS器件應運而生這項技術不需要百葉窗、光圈、自動增益控制和伽馬校正的需要使其接近CCD的成像質量。此外，由于CMOS固有的可塑性，可以在不增加太多成本的情況下制造具有高像素的大型CMOS感光體。相對于CCD的停滯不前，CMOS作為一個新生事物顯示出了強大的生命力。C MOS感光器作為數碼相機的核心部件，已經逐漸取代CCD感光器，有望在不久的將來成為主流感光器。

Exmor R CMOS背光技術傳感器提高了傳統CMOS傳感器的靈敏度。Exmor R CMOS采用與普通方法相反的方法、向沒有布線層的一側照射光的背面照射技術具有低開口率的優點，因為它不受金屬電路和晶體管的阻礙（像素中光電轉換部分的面積比）可以增加到將近100%與其以往1.與間隔為75μm的表面輻照產品相比，背面輻照產品更敏感（S/N）上具有很大優勢。索尼Cyber-新拍攝產品——WX1和TX1首次在數碼相機領域采用了全新的Exmor R CMOS傳感器。這款Exmor RCMOS傳感器的感光度是過去同尺寸傳感器的兩倍，因此在光線不好的環境下拍攝時，可以大大降低噪點，獲得更清晰的圖像。在此后的實際測試中，也表明這兩種賽博-Shot數碼相機不僅提供高達ISO 3200的高感光度，而且具有出色的噪聲抑制能力。同時這兩款數碼相機還提供手持夜拍、全景掃描等一系列高級功能也是新一代圖像傳感器的技術延伸。傳統的CMOS傳感器需要每個像素對應一個A/d轉換器和相應的放大電路，因此，這部分電路會占用更多的像素面積，直接導致光電二極管的實際感光面積變小，感光能力變?nèi)酢CD的單個像素不需要/d轉換器和放大電路，光電二極管可以獲得更大的實際感光面積和更大的開口率，所以在小尺寸圖像傳感器領域，CCD還是占據一定的優勢，而在大尺寸圖像傳感器領域，由于單個像素面積大，a/d轉換器和放大電路只占整個像素的一小部分，影響不大，所以CMOS傳感器也得到了廣泛的應用。

而Exmor R CMOS將光電二極管“放置”在圖像傳感器芯片的頂層，放置一個/d轉換器和放大電路移至圖像傳感器芯片“背面”取代傳統的CMOS傳感器/D轉換器和放大電路位于光電二極管的上層，“擋住了”一部分光線。這樣，通過微透鏡和濾色器進入的光可以最大限度地被光電二極管利用，孔徑比可以大大提高即使小尺寸的圖像傳感器也可以獲得極好的高靈敏度。

相比之下，傳統表面照明CMOS傳感器的光電二極管位于整個芯片的最底層，而a/D轉換器和放大電路位于光電二極管的上層，所以光電二極管離鏡頭更遠，光線更容易丟失。同時，這些布線連接層也會阻擋從彩色濾光片到光電二極管的光路，直接導致感光度降低。Exmor R背照式CMOS傳感器解決了這個問題。

CCD

光敏元件可移動光學防抖(CCD防抖)

電荷 耦合3356器件由高靈敏度的半導體材料制成，由許多感光單元組成，通常以百萬像素計。當CCD表面受到光線照射時，每個光敏單元都會將模塊上的電荷反射出來，也就是將光線轉化為電荷；所有光敏單元產生的信號相加形成一幅完整的畫面。然后轉換成數字信號，壓縮后存儲在相機內部的閃存或內置硬盤卡中。能夠生產CCD的公司有：索尼、飛利浦、柯達、松下、富士、夏普，大部分是日本廠商。

CMOS

互補 金屬-oxide  半導體和CCD一樣，是數碼相機中可以記錄光線變化的半導體。CMOS的制造工藝和一般的電腦芯片沒什么區別它主要是由硅和鍺構成的半導體，這使得它在CMOS上與N共存（帶–電）和P（帶+電）由這兩種互補效應產生的電流可以被處理芯片記錄并解釋成圖像。但是CMOS的缺點是太容易出現雜波。除了CCD和CMOS，還有富士公司獨家推出的 SUPER CCDSUPER CCD沒有使用傳統的方形二極管，而是使用八角形二極管像素呈蜂窩狀排列，單位像素的面積大于傳統CCD。將像素旋轉45度的結果，可以減少對圖像拍攝無用的冗余空間，聚光的效率比較高，使得效率提高后的光感、提高了信噪比和動態范圍。SUPER CCD的排列結構比普通CCD更緊湊，像素利用率更高，也就是說在相同尺寸下，SUPER CCD的光敏二極管光吸收程度更高，使得靈敏度更高、提高了信噪比和動態范圍。

尺寸：光敏器件的面積大小

像素：像素數目越多、單個像素的尺寸越大，捕獲的光子越多，光敏性越好

信噪比：信噪比越高，采集的圖像就越清晰。

尺寸標示

有兩種方法來標記感光元件的大小，即光學格式（OF，Optical Format格式格式）和尺寸類型。

光學格式

光學格式一般用感光元件的對角線長度比來表示，即OF=對角線長度/1英寸=對角線長度/16mm。需要注意的是，這里的1寸不等于通常的25.4mm，但是16mm，也就是感光元件是12.8mm×9.在6mm時，它是一個1英寸的光敏元件。這種標記方法多用于長寬比為4∶3的袖珍數碼相機和消費類數碼相機光敏元件的尺寸范圍從1/5英寸到2/3英寸不等。

尺寸類型

數碼單反相機的感光元件長寬比為3∶2，其尺寸標注方法不同，一般以感光元件的尺寸類型標注。主要分為全畫幅Full Frame（接近或等于135幀，比如佳能1Ds系列、5D Mark II的36.0mm×24.0毫米，尼康D3、D700的36.0mm×23.9mm，尼康D3x、索尼α900和第35條.9mm×24mm，佳能5D 35.8mm×23.9mm等）APS-H尺寸（佳能1D系列28.1mm×18.7mm，鏡頭焦距轉換系數為1.3）APS-C尺寸（如23.6mm×15.8mm、22.2mm×14.8mm、20.7mm×13.8mm等，則鏡頭焦距轉換系數分別為1.5、1.6和1.7）奧林巴斯、松下數碼單反相機使用的感光元件尺寸為17.3mm×13.0mm，長寬比為4∶3，鏡頭焦距轉換系數為2.根據相機的結構，有兩種系統，稱為4/3系統和微型4/3系統。

1996年由尼康拍攝、佳能、美能達、富士、柯達五公司聯合開發的APS系統(Advanced Photo System，即高級拍照系統)問世。APS系統在原來135膠片系統的基礎上有了很大的改進，包括相機、感光材料、沖印設備、配套產品等全面創新，大幅縮小膠片尺寸，采用全新智能卡帶設計，融入數碼技術，成為能夠記錄拍攝數據、具有輔助信息的智能電影系統。APS系統是對傳統攝影系統的巨大變革，應該有很好的發展前景。可惜生不逢時由于數碼相機的出現和快速發展，APS系統很快被淘汰。

APS系統中有三種負幀可供選擇，即：APS-H、APS-C和APS-P。APS-H為30.2mm×16.7mm是APS膠片能拍的最大畫幅；APS-c是左右各一部分，也就是25.5mm×16.7mm，長寬比接近135幀的:2；APS-p是上下塊的一部分，是30.2mm×9.5mm，屬于超寬屏幕邊框。

數碼單反相機感光元件尺寸標注方法借鑒APS標準，使感光元件尺寸接近APS-C尺寸的20.7mm×13.8mm（適馬用）22.2mm×14.8mm、22.3mm×14.9mm（兩種尺寸的佳能）23.0mm×15.5mm（富士用）23.4mm×15.6mm（賓得K20D）23.5mm×15.6mm（索尼α700）23.5mm×15.7mm（索尼α350、賓得K200D、K10D、K-m）23.6mm×15.8mm（尼康，叫DX格式，還有索尼Alpha 300、α200）等都稱為APS-c畫幅，而佳能EOS-28用于1D系列.1mm×18.7mm的叫APS-H畫幅。

對于有效像素相同的感光元件，尺寸越大，每個像素的單位面積越大，感光性能越好，可以記錄更多的圖像細節。

應用功能

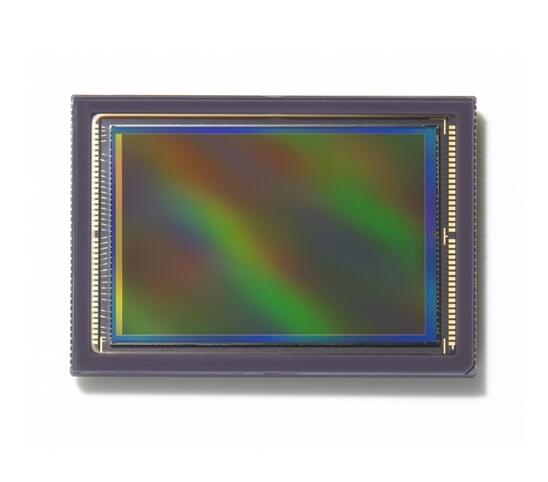

有效像素為1400萬的CCD感光元件

與傳統相機相比，傳統相機使用“膠卷”作為記錄信息的載體，數碼相機“膠卷”就是它的成像感光器件，和相機是一體的。感光器是數碼相機的核心，也是最關鍵的技術。數碼相機的核心成像部件有兩種：一個是廣泛使用的CCD（電荷藕合）元件；另一個是CMOS（互補金屬氧化物導體）器件。手機用的數碼相機的感光元件基本都是CMOS。

傳統CCD中的每個像素由一個二極管組成、控制信號路徑和電量傳輸路徑。SUPER CCD采用蜂窩八角二極管，取消了原有的控制信號通路，只需要一個方向的功率傳輸通路，光電二極管空間更大。

SUPER CCD的輸出像素會高于有效像素，因為CCD對綠色不是很敏感，所以是基于g－B－R－G來合成。實際上每個合成像素都有一部分真實像素是共享的，所以畫質和理想狀態有一定差距，這也是為什么一些高端專業數碼相機用3CCD分別感受RGB三色光的原因。SUPER CCD通過改變像素之間的排列關系來實現R、G、b像素等效，合成像素時也是三個像素為一組。所以傳統的CCD是合成四個像素，但實際上三個就夠了，浪費了一個，SUPER CCD發現了這一點，三個就能合成一個像素。也就是說，CCD每四個點合成一個像素，每個點計算四次；SUPER CCD每三個點合成一個像素，每個點也是四次計算，所以SUPER CCD像素的利用率比傳統CCD高，產生的像素更多。

同樣分辨率的CMOS比CCD便宜，CMOS器件產生的圖像質量比CCD低。CMOS用于CCD的主要優點是非常省電與二極管組成的CCD不同，CMOS電路幾乎沒有靜態功耗，只有電路接通時才有功耗。這使得CMOS的功耗只有普通CCD的1/3，這有助于提高人民和給人的壞印象是數碼相機是電動老虎。CMOS的主要問題是在處理快速變化的圖像時，由于電流變化過于頻繁而過熱。如果暗電流抑制得好，問題不大如果沒有很好的抑制，是非常容易出現雜點的。

CMOS和CCD在圖像數據掃描方式上有很大的區別。例如，如果分辨率為300萬像素，CCD傳感器可以連續掃描300萬個電荷掃描方法很簡單，就像把一個桶從一個人傳給另一個人，最后一次數據掃描完成后信號才能放大。CMOS傳感器的每個像素都有一個放大器，將電荷轉換為電信號。因此，CMOS傳感器可以逐像素放大信號，可以省去任何無效的傳輸操作，因此可以用很少的能耗快速掃描數據，降低噪聲。這是佳能 像素內電荷轉移技術。

電荷耦合器件圖像傳感器（充電 耦合 設備）它由高靈敏度的半導體材料制成，可以將光轉換成電荷，并通過AD轉換芯片轉換成數字信號壓縮后的數字信號由相機中的閃存或內置硬盤卡保存，因此數據可以很容易地傳輸?shù)接嬎銠C，并可以在計算機的幫助下根據需要和想象修改圖像 的處理手段。CCD是由許多感光單元組成的，所有感光單元產生的信號加起來形成一幅完整的畫面。

與傳統底片相比，CCD在視覺上更接近人眼的工作模式。而人眼的視網膜是由負責光強感知的視桿細胞和負責顏色感知的視錐細胞組成，它們共同作用形成視覺感知。經過35年的發展，CCD的大致形狀和工作方式已經定型。CCD 主要由馬賽克狀的網格組成、聚光透鏡和襯墊底部的電子電路矩陣。目前有能力生產CCD 的公司有：SONY、Philps、Kodak、松下電器、富士膠片和夏普大多是日本廠商。

互補金屬氧化物半導體CMOS（互補 金屬-氧化物半導體）它和CCD一樣，是一種半導體，可以記錄數碼相機中的光線變化。但是CMOS的缺點是太容易出現雜波， 這主要是因為早期的設計使得CMOS在處理快速變化的圖像時過熱，因為電流變化太頻繁。

像光敏器件成像主要有兩個因素：一個是光敏器件領域；第二是感光器件的色深。

兩種光敏元件的區別

從兩種感光元件的工作原理可以看出，CCD的優勢在于成像質量好但由于制造工藝復雜，只有少數廠商能夠掌握，所以制造成本居高不下，尤其是大CCD，非常昂貴。同時，近幾年CCD從30萬像素發展到600萬像素，像素的提升已經到了極限。

同樣分辨率下，CMOS比CCD便宜，但CMOS器件產生的圖像質量比CCD低。到目前為止，市面上的消費級和高端數碼相機大多采用CCD作為傳感器；CMOS傳感器在部分相機中作為低端產品使用任何一家相機廠商如果使用CCD傳感器，廠商都會不遺余力地將其作為賣點進行宣傳，甚至戲稱為“數碼相機”之名。一時間，是否擁有C CD傳感器成為了人們判斷數碼相機檔次的標準之一。

CMOS圖像傳感器的一個優點是功耗比CCD低為了提供出色的圖像質量，CCD付出了較高的功耗為了使電荷傳輸順暢，降低噪聲，需要通過高壓差來提高傳輸效果。但是CMOS圖像傳感器將每個像素的電荷轉換成電壓，在讀取之前將其放大，并使用3.3V電源可以驅動，功耗比CCD低。CMOS圖像傳感器的另一個優點是與外圍電路的高度集成，可以將ADC和信號處理器集成在一起，從而大大減小其尺寸比如CMOS圖像傳感器只需要一套電源，而CCD需要三四套電源由于ADC和信號處理器的工藝與CCD不同，因此很難減小CCD套件的尺寸。然而，CMOS圖像傳感器首先要解決的問題是降低噪聲CMOS圖像傳感器能否在未來改變長期被CCD壓制的命運，是一個重要的關鍵。

影響光敏元件的因素

對于數碼相機，對圖像傳感器成像有兩個主要因素：一個是光敏元件的面積；第二是感光元件的色深。

面積

光敏元件的面積越大，圖像就越大在同等條件下，可以記錄更多的圖像細節，像素之間的干擾也小，所以圖像質量更好。但是隨著數碼相機向時尚化小型化方向發展，感光元件的面積只能越來越小。

色彩深度

感光元件除了面積，還有一個重要的指標，就是色深，也就是色位，也就是用多少個二進制數來記錄三原色。非專業數碼相機的感光元件一般都是24位，采樣的時候高端點是30位，錄制的時候還是24位專業數碼相機的成像設備至少是36位的，據說已經有48位的C CD了。對于24位設備，感光單元能記錄的最大亮度值為2 ^ 8=256，每個原色用一個8位二進制數表示可記錄的最大顏色數為256x256x256，約167700種。對于36位設備，感光單元能記錄的最大亮度值為2 ^ 12=4096，每個原色用一個12位二進制數表示，能記錄的最大顏色數為4096x4096x4096，約687億。例如，如果拍攝對象最亮部分的亮度是最暗部分的400倍，使用24位感光元件的數碼相機拍攝，如果在弱光部分曝光，所有亮度高于256倍的部分都會曝光過度，導致層次和亮點丟失如果在高光部分曝光，低于一定亮度的部分都會曝光不足如果使用使用36位光敏元件的專業數碼相機。
