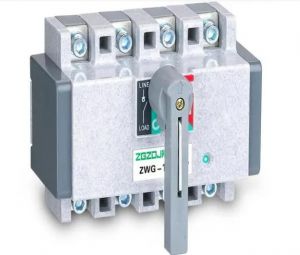

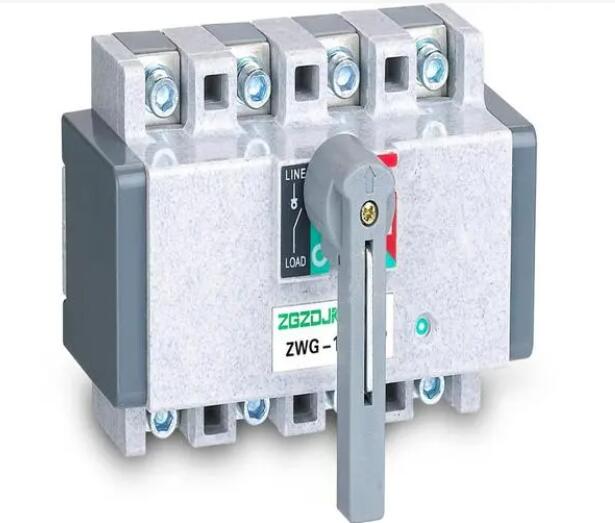

隔離開關

隔離開關（Isolating   switch）是一種主要用于“隔離電源、倒閘操作、用于連接和切斷小電流電路”無滅弧功能的開關裝置。隔離開關在分位時，觸頭間有符合規定要求的絕緣距離和明顯的斷開標志；處于閉合位置時，能在規定時間內承受正常回路情況和異常情況下的電流（例如短路）在開關裝置的電流下。一般用作高壓隔離開關，即額定電壓1kV以上的隔離開關其工作原理和結構相對簡單，但由于其使用量大，工作可靠性高，是變電站必備的、電廠的設計、建立和安全運行有很大影響。隔離開關的主要特點是沒有滅弧能力，只能在沒有負載電流的情況下分離、合電路。條目介紹了隔離開關的功能、特點、類型、應用、防誤改進、維護、常見問題等。

1.電氣設備檢修時，提供電氣間隔，是保證檢修人員人身安全的明顯斷開點。

2.隔離開關不能帶負荷運行：Can t帶額定負荷或重負荷運行，can t分、組合負荷電流和短路電流，但帶滅弧室的可帶小負荷和空載線路運行。

3.一般送電操作時：先合上隔離開關，再合上斷路器或負荷開關；斷電操作時：首先斷開斷路器或負荷開關，然后斷開隔離開關。

4.選用時與其他用電設備相同，額定電壓相同、額定電流、動穩定電流、熱穩定電流等必須滿足使用場合的需要。

隔離開關的作用是斷開有空載電流的電路。要維修的設備要有明顯的電源斷開點，以保證維修人員的安全隔離開關可以 t在沒有專用滅弧裝置的情況下切斷負載電流和短路電流，因此隔離開關只有在斷路器斷開電路時才能操作。

1、分閘后，建立可靠的絕緣間隙，用明顯的斷開點將需要檢修的設備或線路與電源分開，保證檢修人員和設備的安全。

2、根據操作需要，切換線路。

3、可用來分、關閉線路中的小電流，如套管、母線、連接頭、短電纜的充電電流投切均壓電容器的電容電流雙母線投切時的環流電壓互感器的勵磁電流等。

4、根據不同結構類型的具體情況，可以用、一定容量變壓器的空載勵磁電流。

隔離開關主要適用于住宅建筑中的低壓設備、建筑物等低壓終端配電系統。主要功能：空載斷開和連接線路。

1.用于隔離電源，將高壓檢修設備與帶電設備斷開，使兩者之間有清晰可見的斷開點。

2.隔離開關根據系統運行方式的需要，配合斷路器進行開關的切換，從而改變系統運行的接線方式。

3.用于連接或斷開小電流電路。

一般在斷路器的前后兩側安裝一組隔離開關，使斷路器與電源隔離，形成明顯的斷開點；因?yàn)樵瓉淼臄嗦菲魇怯蛿嗦菲鳎蛿嗦菲餍枰?jīng)常維修，所以兩側必須有明顯的斷開點，方便維修；正常情況下，出線柜是通過開關柜從上層母線上斷電，斷路器前需要一組隔離開關與電源隔離但有時候，斷路器后面也有來電的可能，比如通過其他回路和電容反向傳輸，所以斷路器后面也需要一套隔離開關。

隔離開關主要用于將高壓配電設備中需要停電的部分與帶電部分可靠隔離，以保證檢修工作的安全。隔離開關的觸頭全部裸露在空氣中，有明顯的斷開點隔離開關沒有滅弧裝置，所以它可以 t用于切斷負載電流或短路電流否則，在高壓的作用下，斷開點會產生很強的電弧，難以自行熄滅，甚至可能引起電弧（相間短路）燒設備，危及人身安全，這叫“有載牽引隔離開關”的嚴重事故。隔離開關也可用于切換某些電路，以改變系統的運行模式。例如：在雙母線電路中，隔離開關可用于將運行電路從一條母線切換到另一條母線。同時也可以用來操作一些小電流的電路。

安裝方式的不同

可分為室外隔離開關和室內高壓隔離開關。戶外隔離開關，就是能抗風、雨、雪、污穢、凝露、冰和厚霜等，適合安裝在露臺上。

絕緣柱有不同的結構

可分為單柱隔離開關（single-Column   disconnector)雙柱式隔離開關（double-Column   disconnector)三柱式隔離開關（three-Column   disconnector)其中，單柱隔離開關直接利用架空母線下方的垂直空間作為斷口的電氣絕緣所以有明顯的優勢，就是節省了占地面積，減少了引線，同時開合狀態特別清晰。在超高壓輸電的情況下，變電站采用單柱隔離開關后，節省占地面積的效果更加明顯。

根據不同的電壓電平

低壓隔離開關

檢修電氣設備時，必須切斷電源，使檢修部分與帶電部分分開，保持有效的隔離距離，并要求能承受其分線點之間的過電壓耐受水平。閘刀開關是作為隔離電源的開關電器。隔離電源的閘刀開關也叫隔離開關。隔離刀閘一般屬于空載開關，只能合閘或分閘“可忽略的電流”指帶電壓的母線、短電纜的電容電流或電壓互感器的電流）有些刀閘具有一定的通斷能力，當其通斷能力適合于被通斷電流時，可以在非故障情況下接通或斷開一部分電氣設備或成套設備。用作隔離電源的閘刀開關必須滿足隔離功能，即開關斷口明顯，斷口距離合格。閘刀開關和熔斷器串聯成一個單元，稱為閘刀開關熔斷器組合電器；閘刀開關的可移動部分（動觸頭）當它由帶有熔斷體的熔斷元件組成時，稱為熔斷器式閘刀開關。閘刀開關熔斷器組合并增加了輔助元件，如操作桿、彈簧和電弧刀可以組合成負荷開關。負載開關具有在非故障條件下接通或關斷負載電流的能力和一定的短路保護功能。

隔離開關

高壓隔離開關

GN系列室內高壓隔離開關

高壓斷路器

GW系列戶外高壓隔離開關

常見高壓隔離開關型號

CR 中央斷口隔離開關（126 kV ~ 252 kV）

DR 雙側隔離開關（72.5kV~363kV）

KR 雙柱水平伸縮隔離開關（126 kV ~ 550 kV）

PR 單立柱雙臂垂直伸縮隔離開關（126 kV   to 3356500 kV）

SR 水平旋轉單側斷路隔離開關（40.5kV）

VR V型中央斷口隔離開關（126kV）

YR 單柱單臂垂直伸縮隔離開關（126 kV ~ 550 kV）

配置選型

隔離開關的選擇

隔離開關布置在主接線上，保證線路和設備檢修時明顯斷口與帶電部分隔離由于隔離開關無滅弧裝置，分?jǐn)嗄芰Φ停僮鞲綦x開關時必須遵守倒閘操作順序，即送電時先合上母線側隔離開關，再合上線路側隔離開關，最后合上斷路器，停電時則相反。

隔離開關的配置

1、斷路器兩側應裝隔離開關，以便斷路器檢修時形成明顯的斷口和電源隔離。

2、中性點直接接地的普通變壓器應通過隔離開關接地。

3、母線上的避雷器和電壓互感器應共用一套隔離開關，以保證電器和母線檢修的安全，每條母線上應裝1個-2組接地刀閘。

4、連接到變壓器出線或中性點的避雷器可不裝隔離開關。

5、當饋線用戶側無電源時，斷路器通向用戶的一側可以不裝隔離開關。但為了防止雷電過電壓，也可以安裝。

一般規定了隔離開關的允許操作范圍

1.正常時，合上電壓互感器和避雷器。

2.連接220kV空載母線。

3.電網無接地故障時變壓器的中性點。

4.關閉由開關或隔離開關關閉的旁路電流。

5.戶外立式通斷三重隔離開關，用于連接220kV及以上電壓的空載變壓器和勵磁電流小于2A電容電流小于5A的空載線路。

6.10kV戶外三重隔離開關閉合不超過15A的負載電流。

7.10kV隔離開關閉合回路平衡電流不超過70A。
