阻抗電壓

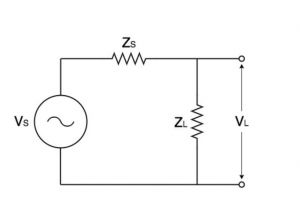

阻抗電壓，也稱為短路電壓，代表變壓器上的電壓損失變壓器通過額定電流時的自身阻抗（百分值）

阻抗電壓

阻抗電壓

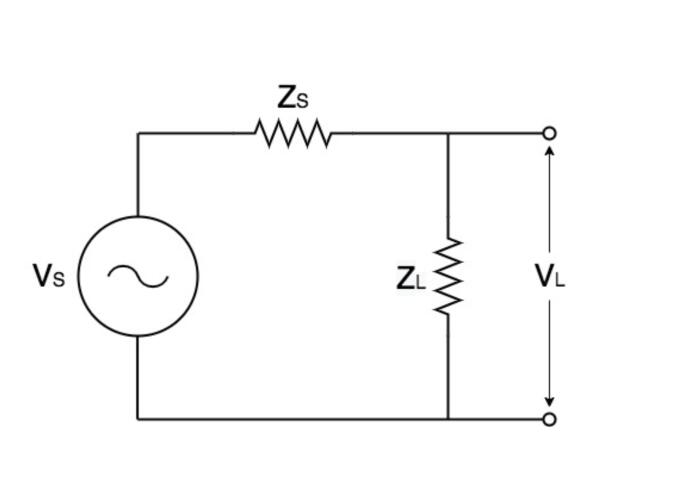

阻抗電壓是二次繞組短路電流達到額定電流時，一次繞組施加的電壓（短路電壓）額定電壓比率的百分比。阻抗電壓英國 (這涉及到變壓器的成本、效率和運行是重要的經濟指標，也是變壓器狀態診斷的主要參數依據之一。

同等容量的變壓器成本低，效率高，價格低此外，運行時的電壓降和電壓變化率也很小，電壓質量易于控制和保證所以從電網運行的角度，希望阻抗電壓小一些。但考慮到限制變壓器短路電流的條件，希望阻抗電壓大一些，以避開電氣設備（如斷路器、隔離開關、電纜等）在運行中，它不能承受短路電流而損壞。不同容量的變壓器對應的阻抗電壓值國家標準有相關規定。

短路變壓器的次級側，并逐漸在初級側施加電壓當次級繞組通過額定電流時，初級繞組施加的電壓Uz與額定電壓Un的百分比，即：Uz%=Uz/Un×100%

變壓器短路阻抗百分比是變壓器的一個重要參數，它表示變壓器的內阻抗，即變壓器在額定負載下運行時，變壓器本身的阻抗壓降。對變壓器二次側突然短路會產生多大的短路電流有決定性的意義。

兩臺變壓器能否同時并聯運行，并聯條件之一是要求阻抗和電壓相等；電力系統短路電流的計算也必須使用阻抗電壓。如果阻抗電壓過大，變壓器本身的電壓損耗會增加，成本也會增加；如果阻抗電壓過小，則變壓器出口短路電流過大，需要變壓器和一次回路設備來承受短路電流。因此，在選擇變壓器時，應仔細考慮短路電壓的值一般隨著變壓器容量的增加，短路電壓的設計值略有增加。

變壓器短路阻抗的百分比在數值上等于變壓器短路電壓的百分比。

指二次繞組通過額定電流時，一次繞組施加的電壓與額定電壓之比的百分比。

變壓器短路阻抗值的百分比是變壓器的一個參數，表示變壓器的內阻抗，即變壓器在額定負載下運行時，變壓器本身的阻抗壓降。確定變壓器二次側突然短路時會產生多大的短路電流具有決定性的意義，對變壓器的制造價格和變壓器的并聯運行也具有重要意義。

這些特性使得短路阻抗值通常采用百分比值。有些情況下用數值計算，當然需要換算，其公式為：X=Uk%×Un×1000/100Sn)

為了妥善處理正常運行和事故運行的矛盾要求，國家對各種變壓器的阻抗電壓給出了不同的規定。一般來說，電壓電平越高，阻抗電壓值越大。比如610kV級的電力變壓器45.5%35 kV等級的電力變壓器為6臺.5～8%110kV電力變壓器為8 ~ 9%220kV電力變壓器達到12 ~ 14臺%這使變壓器阻抗電壓標準化。

阻抗電壓標準化以適應變壓器并聯是由于不同阻抗電壓的變壓器在帶負荷時電壓波動不同。容量相同但阻抗電壓不同的變壓器并聯運行時，會出現阻抗電壓較小的變壓器過載，阻抗電壓較大的變壓器未滿載的情況。這兩臺變壓器并聯運行既不安全也不經濟。

另外，變壓器阻抗電壓的大小也影響著變壓器的成本、效率和機械強度。

在農用變電站的設計中，選擇變壓器時往往只注意電壓和容量，而忽略了變壓器的阻抗電壓值。實際上，變壓器的阻抗電壓是變壓器特性中最重要的技術參數之一，它與所有的參數都密切相關。阻抗電壓大，短路電流小，軟負載特性(即隨著負載的增加，阻抗電壓大的變壓器二次電壓迅速下降)無功損耗大，相同負荷下功率因數低。

在設計中，應選擇合適的阻抗電壓值。阻抗電壓的大小取決于變壓器的結構。正常運行要求變壓器阻抗電壓較小，可以使線圈端電壓波動受負載變化影響較小；為了限制變壓器的短路電流，要求有較大的阻抗電壓。
