頻率表

頻率表是指測量頻率的機械指示電表。頻率計有很多種，包括電系統、屬于整流型的鐵磁電氣系統和變頻頻率計等。在生產現場安裝的用于監測頻率的頻率計大多采用鐵磁電功率表的測量機構。

鐵磁電系統頻率計的測量機理和電路如圖所示。帶鐵芯和電感器l的固定線圈、電容C組成的串聯諧振電路，通常在標尺的中間頻率進行調節(例如50赫)時諧振。可移動部分由兩個線圈組成，其中可移動線圈1與電容器C1串聯，然后與諧振電路并聯。當電源接通時，可移動部件上的旋轉力，即、I1分別是固定線圈和運動線圈1中的電流，θ是兩個電流相量之間的夾角，k是系數。移動線圈2和電阻器R2、電感L2形成一個閉環。當可移動部分的指針偏離標尺的中間位置一個角度α?xí)r，可移動線圈2將受到一個與偏轉角α成比例的力、并將指針返回到中間位置。

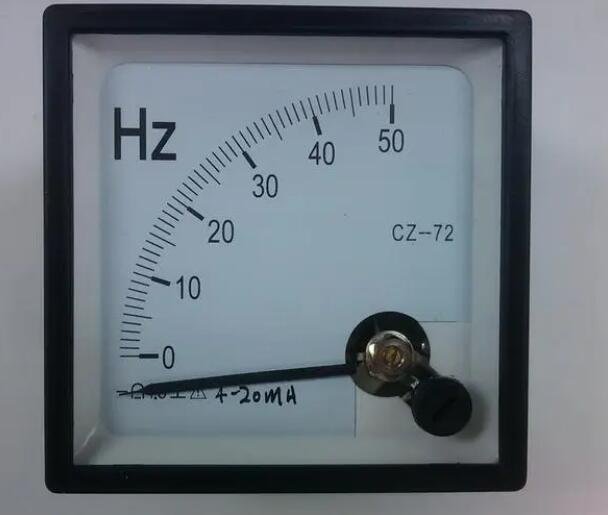

頻率表

當測得的頻率等于標尺的中間頻率時，諧振電路發生諧振此時固定線圈中的電流與動圈1中的電流相量之間的夾角θ=90°，所以旋轉力矩M=0。因此可動部分在動圈2的扭矩作用下使指針指向刻度的中間頻率（例如50赫）的刻度上。當被測頻率偏離中頻時，共振條件被破壞，旋轉力矩不再為零，可動部分偏轉，直到旋轉力矩和反作用力矩達到平衡，可動部分將停在與被測頻率對應的新位置。通過改變串聯諧振電路的參數，可以獲得不同的頻率范圍。

頻率計用于測量工頻電網的頻率。對于50 Hz的頻率，頻率計的測量誤差小于0.1赫。

世界上許多國家使用短波頻率進行世界范圍的廣播傳輸，短波頻率范圍通常為1.6MHz-30MHz之間。一般我們也會把短波頻率分成很多“米段波”每個米波段包含一個頻率范圍。

例如，:19M波段包含的頻率范圍從15.100到15.600MHz。國際無線電委員會規定，民用廣播使用米波段內的頻率，米波段外的頻率多用于軍事和其他民用通信。因此，只有在米波段的頻率范圍內，才能收到民用電臺的節目。短波信號的傳播受到許多因素的影響，例如太陽黑子活動、大氣和地球變化的影響美國電離層，所以短波電臺每年有兩次大的頻率調整，即'夏季頻率'及'冬季頻率'

周期是頻率的倒數由于電子計數器可以測量信號的頻率，所以它也可以測量信號的周期。它們在原理上是相似的，但并不平等。電子計算方法測得的頻率和時間是嚴格按照頻率的定義測得的就是測量電壓信號在一個精確的已知時間間隔TO內重復出現的次數n，然后計算出頻率f，即f=n/TO

根據儀器的外形尺寸，在上表中選擇相應的開孔尺寸，在安裝平面上開孔儀器嵌入安裝孔后，將兩個夾片放入儀器外殼的卡槽中，用手推緊。

通電前，請?jiān)俅未_認儀器的電源、、各接線是否正確、牢靠；

在進行精度測量和校準之前，儀器必須預熱15分鐘；

3不要敲擊樂器、碰撞和劇烈振動，使用環境應符合技術要求。
