負載電阻

負載電阻用于大型供電設備醫療設備電力儀器等產品，在使用中往往需要吸收一些產生的多余功率。這里使用的大功率耗能電阻就是負載電阻。負載電阻因其特殊的作用，又稱為放電電阻制動電阻制動電阻吸收電阻。

這種電阻功率大，一般是無感功率電阻。無感值和超低感值是這類產品的重要要求在吸收功率釋放多余功率的過程中，如果電阻的電感值過大，很容易振蕩，對回路中的其他元件電源和設備本身都會造成傷害，甚至直接燒壞內部很多器件。

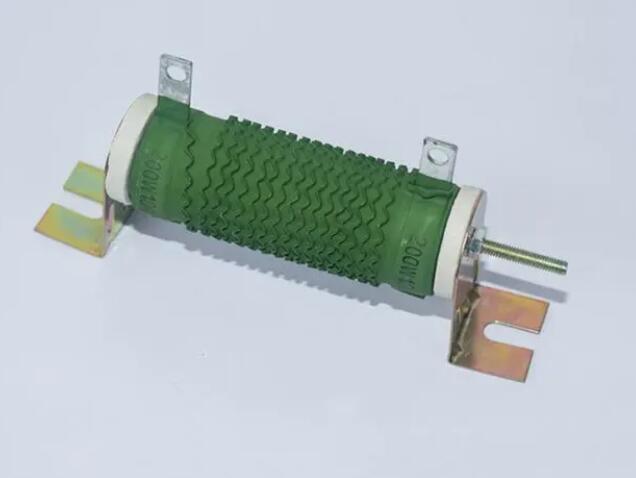

負載電阻

放電電阻負載電阻在生產過程中，要考慮的主題是產品的無感性能和散熱性能。無感性能如上所述，散熱性能是因為放電吸收功率會導致電阻器本身產生大量熱量，因此溫度會迅速升高。所以要保證產品良好的散熱性能，外殼最好采用耐熱材料和金屬材料，讓熱量通過散熱片等產品快速流向外界。同時工藝要求也很嚴格。

假負載是某個電路中的替代端子（如放大器）或電器輸出端口用于接收電力的部件、元件或設備稱為假負載。對假負載的基本要求是阻抗匹配和它能承受的功率。調試或測試機器性能時通常臨時使用的非正式負載。

假負載可分為阻性負載感性負載和容性負載。

高頻發射電路的假負載主要是頻率允許，阻抗要匹配，能承受發射功率。

電阻常用作負載，吸收產品使用過程中產生的不必要的電，或者緩沖制動。另外，對于高精度的電阻，產品中不允許有高阻抗，這就需要選用優質的材料和高要求的工藝。

負載是電器的總稱只要元器件能帶電工作，就是負載，負載電阻，就是負載的電阻。

如果負載是純電阻元件，負載電阻可以代替負載，如果負載不是純電阻元件(例如電機或變壓器)負載電阻不能代替負載。

輸出電阻是用于反映放大器電路本身特性的參數輸出電阻就是輸出電阻，與負載電阻無關。當放大電路看成二端口網絡時，ro與外界條件無關，實際上不存在這樣的電阻（Rce一般是幾十kω以上的電阻，在三極管的理論電路模型上并聯在輸出端，所以忽略不計，具體推導可以用全微分）為了在理論計算中反映放大器輸出電路中非理想條件引起的耗散，使用I 作為輸出信號- V特性引入了這樣一個概念。通俗地說，就是這樣“帶載能力”

在電路拓撲中，每一級的輸入電阻都是前一級的附加負載電阻，負載電阻和輸出電阻之間沒有關系。

負載電阻與輸出電阻相關。為了分析和建模計算，放大器電路的負載電阻RL'=外部負載電阻RL和輸出電阻ro的并聯。耗散與電流有關，所以是這樣規定的，就像貨車拉貨的時候，要用它拉車身。

ACLT-38100 負載電阻箱可以準確測試各種發電機組和UPS設備的輸出功率和負載能力隨機提供的分析軟件可以記錄整個測試過程中的各種數據變化，并自動生成測試報告，便于建立設備運行狀態的歷史數據管理檔案。

ACLT-38100負載電阻箱的杰出應用：

一、測試各種發電機的輸出功率和負載能力

1、新安裝的發電機項目驗收時，生產車間將檢驗是否能達到設計要求。

2、發電機加裝消聲器等降噪設備后，測試其輸出功率是否能滿足通信設備的運行需要。

3、發電機修好后，測試其輸出功率、承載能力等性能指標是否符合要求。

4、發電機和發電機的常規檢查s日常維護，根據新頒布的通信電源維護規程的要求，柴油發電機每半年應調試15次-30分鐘。

二、測試UPS設備的輸出功率和負載能力

1、在對新安裝的UPS設備進行工程驗收時，檢查UPS設備和蓄電池的輸出功率是否能滿足設計要求。

2、UPS設備日常維護的例行檢查根據新頒布的通信電源維護規程的要求，UPS設備應每年進行一次驗證放電試驗。

三、檢測交流穩壓器、逆變器、開關電源等通信交流設備的輸出功率和負載能力。

ACLT-38100負載電阻箱的主要功能

1、功率、電壓、電流、頻率、溫度等重要參數的測試數據一目了然，有助于用戶有效驗收UPS發電機等交流設備。

2、高精度測量功能使檢測報告更權威，設備管理檔案更科學。

3、ACLT-38100 不僅用于日常維護，柴油發電機和UPS設備的報廢鑒定也能讓ACLT-38100幫你科學決策。

4、背光液晶顯示器，顯示所有參數和實時測試數據。

5、可以設定恒功率放電值（無段式）

6．所有高效電熱元件都符合UL安全規范

7．帶風扇故障檢測、過壓、過流、漏電等保護功能。

8．可以多部分并聯放電，適應大電流放電的場合。

9．中文窗口界面顯示，操作簡單

10．具有USB、RS232和RS485通信接口、可與PC連接進行控制、并顯示電壓、當前等參曲線和表格

11、主機內置內存，可通過u盤讀取存儲，無需攜帶電腦即可單機工作；以后用電腦打印報告。

12、具有電壓電流校準和校正功能，可隨時對儀器的測量值進行校準和校正，保證測量精度。

13、具有斷電保存功能。斷電后所有測試數據不會丟失，通電后繼續工作，防止意外斷電對獲得完整測試結果的影響

14、配有數據分析打印軟件，可分析打印放電曲線，自動生成測試報告，并導入EXCEL。

15、可以設置放電終止電壓

16、可以設置放電終止時間

ACLT-38100功能設置

1、負載功率設定：1000KW連續可調，模擬各種功率的通信設備

2、負載時間設定：99小時連續調節，根據維護需要設定

3、負載最小電壓報警設置：根據維護需要設置

4、負載最大電壓報警設置：根據維護需要設置

5、并機設定功能：最多可以有9臺并行機同時工作

6、內置存儲功能：連續記錄最近三個小時的測試數據，操作簡單方便

7、軟件分析功能：使用中文視窗操作環境、中文化、圖形和控制系統、自動生成測試報告

廣泛應用于通信、民航、銀行、證券、鐵路管理局 是各種發電機和UPS設備驗收和日常維護的必備檢測工具。

ACLT-38100安全保護

1、E-停止緊急停止開關

2、如果三相電壓過高，會報警并自動停機

3、如果三相電壓過低，它會報警并自動停止

4、兩種溫度檢測報警和自動關機

5、風扇故障檢測報警和自動關機

6、具有過流和短路保護功能，操作安全簡單

7、主要耗電部件采用專利材料，無燒紅現象多重安全保護措施，有效保證設備的安全測試
