飛扶壁

飛扶壁（英文：Fly   buttress, German：Streptomycin）它是用來分擔主墻壓力的輔助建筑構件，是一種特殊的扶壁（英文：support），常見于哥特式建筑。因為它經常以半拱券的形式出現，所以也被稱為飛券、飛扶券。

飛扶壁形成于12世紀初，然后在哥特式建筑的設計潮流下蓬勃發展。它主要由兩部分組成：遠離主墻的石柱結構和連接主墻與石柱的橋拱結構為主墻提供了側向支撐，這也為建筑在垂直方向上帶來了強大的向上動力。與傳統扶壁相比，飛扶壁的位置設置更靈活，也更具美感。

形成

飛扶壁是從早期羅馬式建筑中的扶壁逐漸發展而來的，旨在平衡墻上拱頂?shù)膫?cè)向推力。在拉文納的圣維塔大教堂（始建于929年）塞薩洛尼基的伽列里烏斯拱門（創建于4世紀）可以找到類似飛拱的古代建筑3。在教堂設計中，飛扶壁的建筑元素來自拜占庭建筑和羅馬式建筑，如英國的達勒姆大教堂（始建于1093年）隨著建筑技術的不斷演進，最初的簡易垛逐漸轉變?yōu)榘牍叭娘w垛，成為一種新的建筑形式。

發展

最早的飛扶壁可以追溯到大約1160 ~ 1180年。建于1180年的巴黎圣母院飛扶壁是哥特式大教堂中最早使用的扶壁之一它解放了巴黎圣母院的內墻，將原本為抵抗側向推力而建造的厚墻改造成了輕質隔墻，這是建筑技術的一大進步。這要歸功于巴黎圣母院的主要建筑師皮埃爾·德·蒙特勒伊（地址皮埃爾 德 蒙特勒伊）和讓·德·謝勒斯（Seychelles）然而，也有資料顯示，早在1163年就完工的圣日耳曼廣場教堂（Church of saints-Germain-des-Prés）天井的上墻采用了飛拱結構。

早期，飛扶壁的設計一般都很重，比如沙特爾大教堂（它成立于1194年）和蘇瓦松大教堂（始建于12 ~ 13世紀）之后，建筑師逐漸改進了飛扶壁的設計，縮小了其寬度，并使整個結構更輕。其中一些飛拱是由一層厚厚的楔形磚塊制成的（英文：arch stone）而頂石，如建于13世紀的亞眠大教堂、勒芒大教堂和博韋大教堂。飛檐作為晚期哥特式建筑設計的一大特色，在后來的發展過程中逐漸形成了鉤形的點綴（英文：crocket）以及嵌入壁龕（英文：aedicula）科隆大教堂的雕刻裝飾、它反映在米蘭大教堂。

沒落

隨著哥特式建筑的衰落，文藝復興（公元十四世紀到十七世紀）一些建筑放棄了飛扶壁的側向支撐，而采用厚壁結構代替。此后，飛扶壁幾乎沒有出現在建筑結構中。20世紀初，加拿大工程師威廉·安德森（William  P.Anderson）這座燈塔重新采用了飛拱設計。

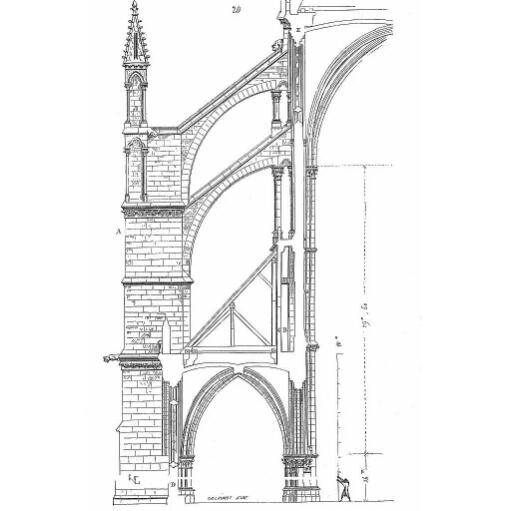

哥特式教堂的拱頂結構使頂部重量和側向推力集中在拱頂起始位置的幾個點上，墻體的承重功能由梁柱代替。為了使梁柱連續承受肋拱的側向推力，建筑師通常使用扶壁從外部抵消這種張力。但是扶壁會影響采光，而且需要跨越側廊，而且教堂越高，建造成本越高。在墻外建筑石柱，然后用高拱結構支撐外墻，可以形成系統的磚石框架結構，稱為飛垛。這種結構是一種基于推力傳遞的平衡系統，它平衡了拱頂給墻壁帶來的側向推力，因此側墻不需要建得太厚，支撐整個上部重量的結構從建筑物內部轉移到建筑物外部，因此整個教堂可以建得更高。所以可以大面積開窗，讓光線充分進入教堂，為教堂嵌入大窗戶奠定了基礎。

與傳統扶壁相比，飛扶壁以半拱形結構在空中飛躍，它主要由遠離主墻的石柱結構和連接主墻和石柱的橋拱結構組成。因此它不受外部的限制，位置相對自由，這也為在建筑的底層設置其他教堂帶來了更多的可能性。由于飛垛對墻體結構的依賴性不強，因此教堂的框架結構更加穩固、獨立，因此便于施工。

哥特式教堂是西方傳統文明的建筑標志之一，是西方傳統藝術的重要組成部分。而飛扶壁、尖拱結構、鑲嵌彩色玻璃圖案的天窗、尖塔都是哥特式建筑風格的特征。飛拱作為哥特式教堂的核心支撐結構，后來發展成為哥特式時期美學風格的重要組成部分。

飛扶壁

飛檐式的扶壁結構使拱頂不再依靠墻體作為支撐，墻體的減少使教堂內部的空間融為一體，光線可以自然傳播，教堂的中庭可以更大更明亮，強化了空靈的哥特式建筑、纖細的美。同時， 飛垛本身也是一個不錯的裝飾由于它的中空結構，它加強了建筑物的骨架感。整齊的飛拱環繞著建筑外墻呈放射狀排列，半透明的建筑結構使整個教堂更加輕盈通透，非常美觀。在后來的哥特式建筑中，飛垛這種具有實用功能的結構也被精雕細琢出許多鏤空的幾何圖案和宗教符號，成為建筑的點綴，與滴水獸相互配合、尖塔等構件。垂直的線條使整個建筑自由翱翔，這強調了整個建筑的上升感、骨感。

哲學家黑格爾在他的書《美學》中評論了哥特式教堂建筑：沒有什么能填滿這樣的建筑，一切都消失在整體的偉大氛圍中；它有一個明確的目的，并顯示出明確的目的，但在它莊嚴而崇高的沉默中，它超越了簡單的目的，顯示出自己的無限性。

法國哲學家歐內斯特·勒南（Ernest Renan）我曾在書中這樣描述飛垛：飛扶壁是一個由拐杖組成的森林。這一形象的隱喻表明，飛垛不僅僅是一座哥特式建筑“拐杖”建筑結構的功能，也是重要的美學元素。
